ADF7023を使用してノードを作る
Eval-ADF7023DB4Z(表)
アンテナ端子とICとの間にLC回路のフィルターが組まれているのが分かります。

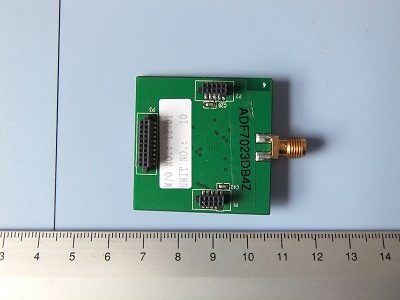

Eval-ADF7023DB4Z(裏)
作業経過
2012.12.02 431MHzから460MHzまで送受信出来る評価ボードのEval-ADF7023DB4Zを入手しました。(上記写真)
2012.12.15 評価ボードの、送受信が正常に出来ることを確認しました。
2012.12.31 コントロール用のPICにPIC32MX250F128Dを使用することにしました。
2012.12.31 PICのプログラムエリア、I/Oピンに余裕があることから、AMBE-2020(ボコダー)とAD73311(AD/DAコンバーター)を実装できるようにすることにしました。
Data Sheets
ADF7023データシート
Eval-ADF7023DBxZのマニュアル
AMBE-2020のマニュアル
AD73311のデーターシート
PIC32MX250F128Dのデーターシート
部品
Eval-ADF7023DB4Zで使用されているコネクターは、Samtec
の基板用コネクターで評価ボード側がSFM-105-02-S-D-AとSFM-110-02-S-D-Aです。この受け側は、TFM-105-02-S-D-AとTFM-110-02-S-D-Aです。また、入手はSamtecから直接購入が可能です。
履歴
2012年12月31日更新
