AMBE2020のピンの使用状態

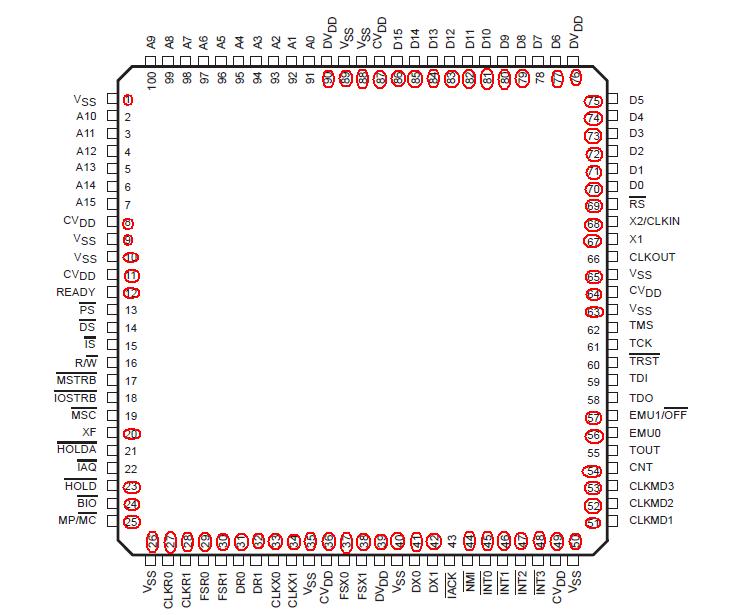

AMBE2020のプログラムが書き込まれているTI社のTMS320LC541Bのピンの使用状態を下記に示します。この図で赤色の○で囲んだピンがAMBE2020で使用されているピンです。

図からも分かるように、使用されていないピンもTMS320LC541Bの機能が残っています。このため、これらのピンが他のラインと接触等していますと正常に動作しませんので注意して下さい。
