ID-800の設定方法

  • GPS-ONにする（取扱説明書53ページ参照、旧取扱説明書は、49ページ参照）

    • GPSセンテンス（フォーマット）の設定で、RMC-ONかGGA-ONにする、どちらもONにしても 問題はありません。（できれば、GLL-OF、GSA-OFに設定してください。必ず設定しなければ ならないものではありません。）

  • メッセージ機能の設定（取扱説明書47ページ参照、旧取扱説明書は、45ページ参照）

    • D-PRSメッセージ用チェックサム計算器で、設定するメッセージ 等の情報を入力して、設定する文字列を決定します。この文字列を、C1からC6のどれかに設定します。

  • GPS自動送信の設定（GTX）（取扱説明書54ページ参照、旧取扱説明書は、50ページ参照）

    • 自動送信する場合は、自動送信の間隔を設定します。

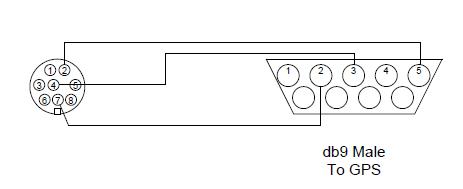

    GPSとID-800とは、下記の図のクロスケーブルで接続します。
    ID-800　　　　GPS
    ピン②と⑤(GND)を接続
    ピン⑦と②(RxD)を接続
    ピン④と③(TxD)を接続
