ID-91の設定方法

  • GPS送信の設定（GPS TX）

    • GPS MODE を ON に設定します。（取扱説明書63ページ参照）

  • GPS SENTENCE の設定

    • $GPMRCもしくは$GPGGAのどちらかをONにするか、両方ONに設定してください。$GPGLL、$GPGSA、$GPVTGは OFFに設定してください。(取扱説明書の63ページ参照）

  • GPSメッセージの設定（GPS MESSAGE）
    D-PRSメッセージ用チェックサム計算器で、設定するメッセージ 等の情報を入力して、設定する文字列を決定します。この文字列を、設定します。（取扱説明書64ページ参照）

  • GPS自動送信の設定（GPS AUTO TX）
    • 自動送信する場合は、適当な時間を間隔を指定してください。（取扱説明書65ページ参照）

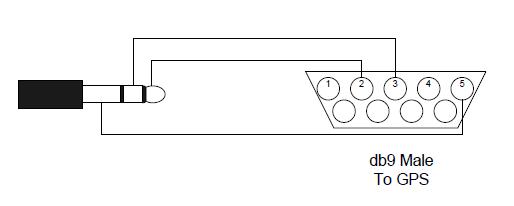

    GPSとID-91とは、下記の図のクロスケーブルで接続します。
