ADF7021を使用してノードを作る

無線部ヘッダー生成・復号プログラム

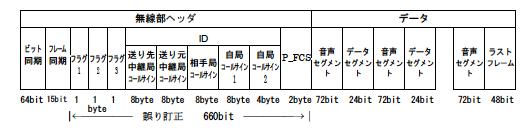

D-STARの無線部ヘッダーは、フラッグ３バイト、RPT２のコールサイン８バイト、RPT１のコールサイン８バイト、相手先コールサイン８バイト、自局コールサイン８バイト、自局コールサイン２の４バイトの計３９バイト、これにこの３９バイトに対するCRC２バイトを付加した４１バイトを、畳み込みによる冗長化を施し（６６０ビットに拡張）ます。その後２４ビット毎のインターリーブと、スクランブルを施します。

１．CRC(P_FCS)の生成

２．畳み込みによる冗長化

３．２４ビット毎のインターリーブ

４．スクランブル

これらの一連の処理（生成から復号まで）をするサンプルプログラムです。
CRCの生成は、CCITTの手順ですが、下位ビットから生成する方法が採用されています。サンプルプログラムでは、テーブルを使用する方法を示しておきます。畳み込みによる冗長化は、通常のビット処理です。１ビットを２ビットに拡張するのですが、その時それ以前の２ビットの情報を使用して生成する方法です。なお、この冗長化では、復号に備えて最後にダミーで２ビットの０を付加します。このため無線部ヘッダー最終的な長さは、４１＊８＊２＋２＊２の６６０ビットです。スクランブルは、テーブルを使用する方法を示しておきます。なお、データセグメントのデータもこのスクランブルが施されています。挿入される３バイトに対して、このテーブルの最初の３バイトを各々のバイトに対してXORの処理をします。音声セグメント部分は、AMBE2020の出力そのままです。受信した無線部のヘッダーの復号は、この逆を行うことになりますが、畳み込みで冗長化された信号を復号するには、特殊な方法が必要です。Viterbiによる方法のサンプルプログラムです。このサンプルプログラムに対する、sampleプログラムで生成したビット列（スクランブルは施してありません）を記述したテストデータです。
