GPSマイクを作る
秋月電子通商からGPSレシーバモジュールキット
が発売になっています。このモジュールを使用して、GPS機能を持ったマイクを作成してみました。

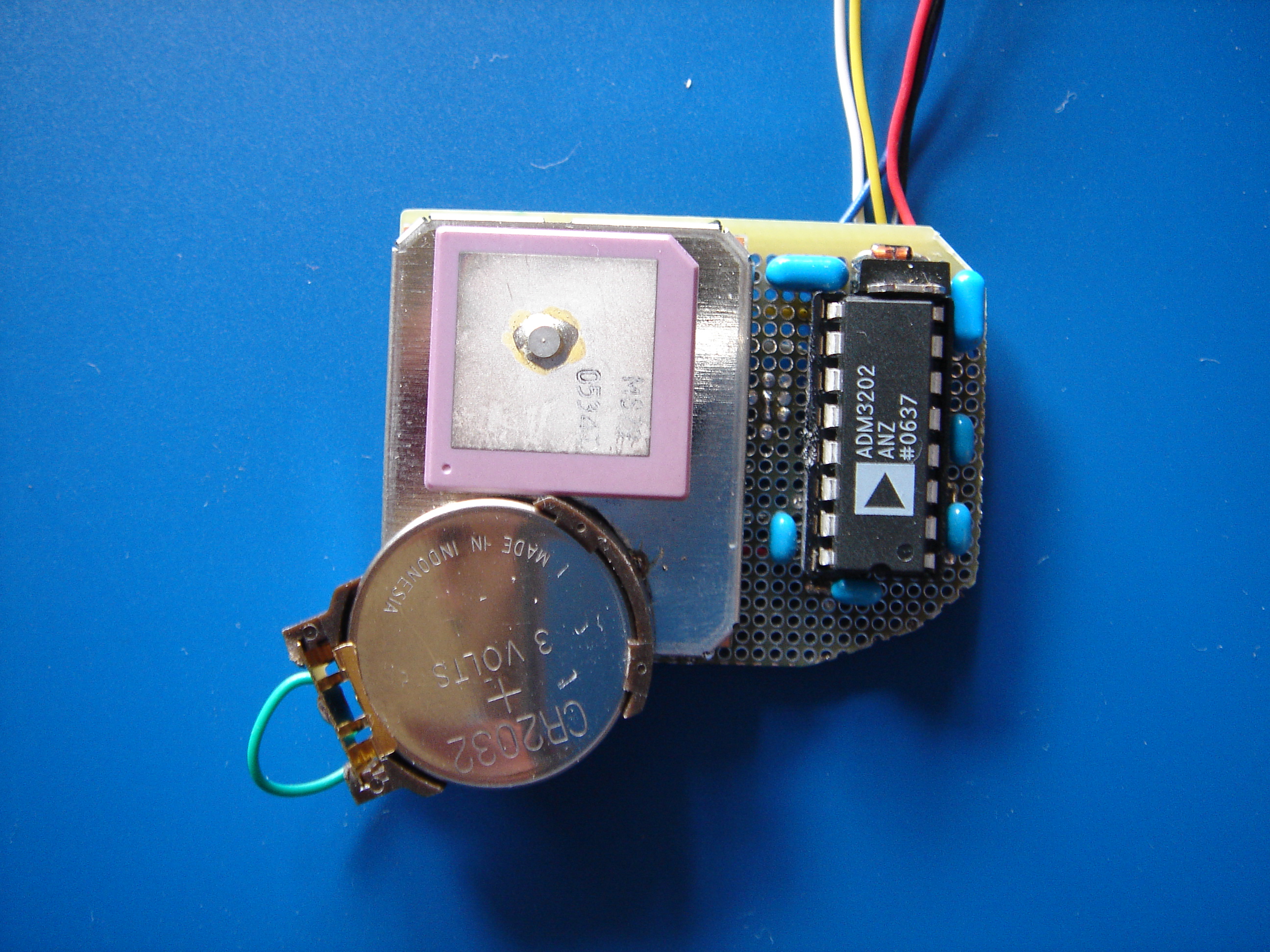

この試作では、バックアップ電池のホルダー(CH7410型コイン電池ホルダー)をGPSレシーバのシールドケースにマイナス側を直づけしました。(キットに付属している、電池ホルダーではありません。)また、3.3Vの三端子レギュレータも一回り小さい500mAのTA48M033Fに変更しています。

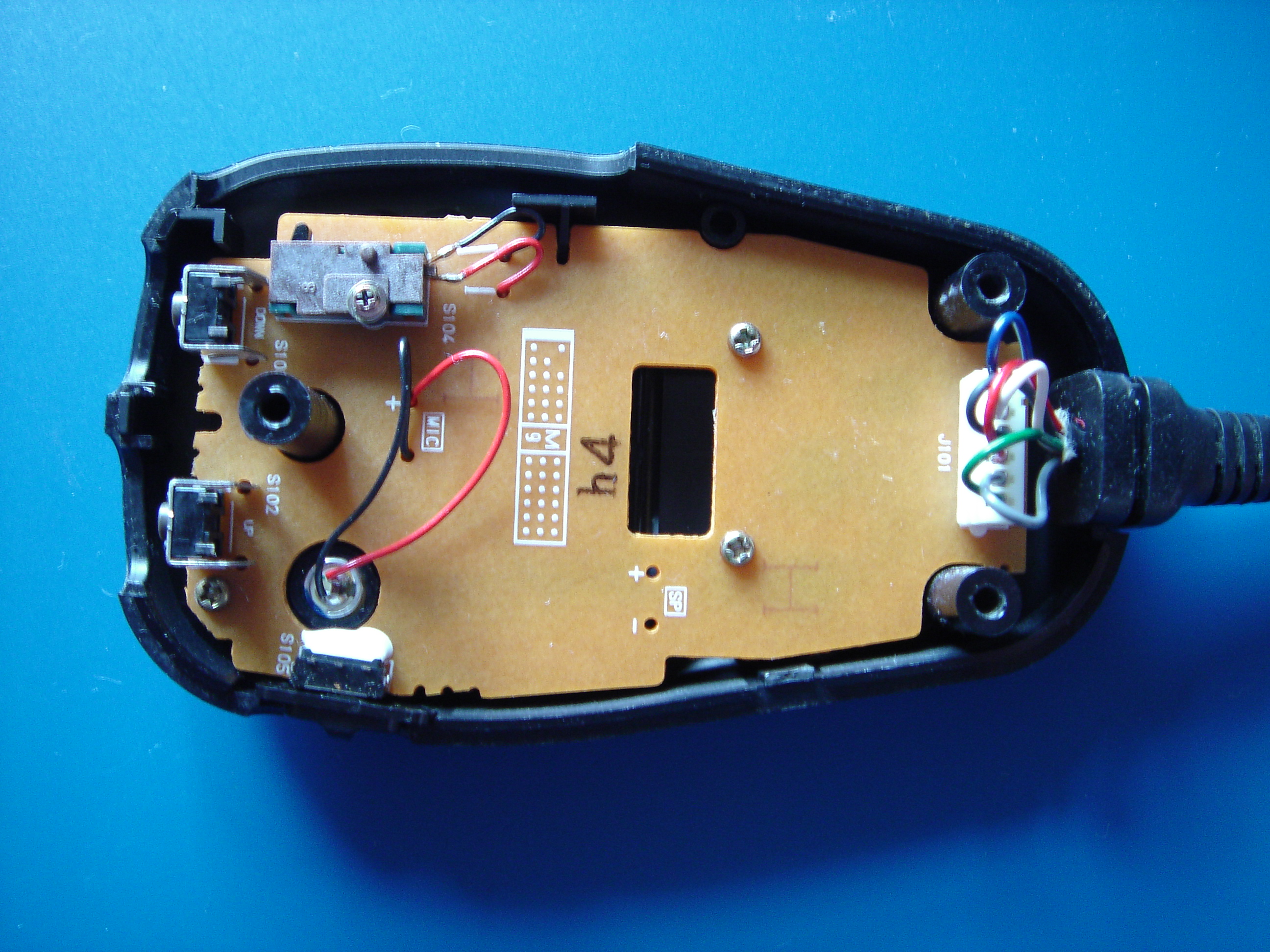

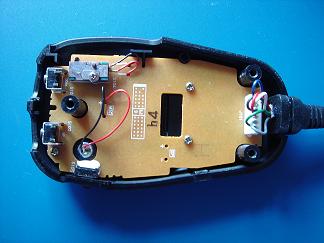

バーテックススタンダードのコンデンサーマイクMH-42Bの裏蓋を開けた様子です。この基板の下(マイクの表面の丸いふくらみの部分)に、バックアップ電池を入れるのに丁度いいスペースがあります。
裏蓋の様子です。ここに重しが取り付けられているのですが、GPSモジュールの入れるスペースを確保するため、重りを取り去り、

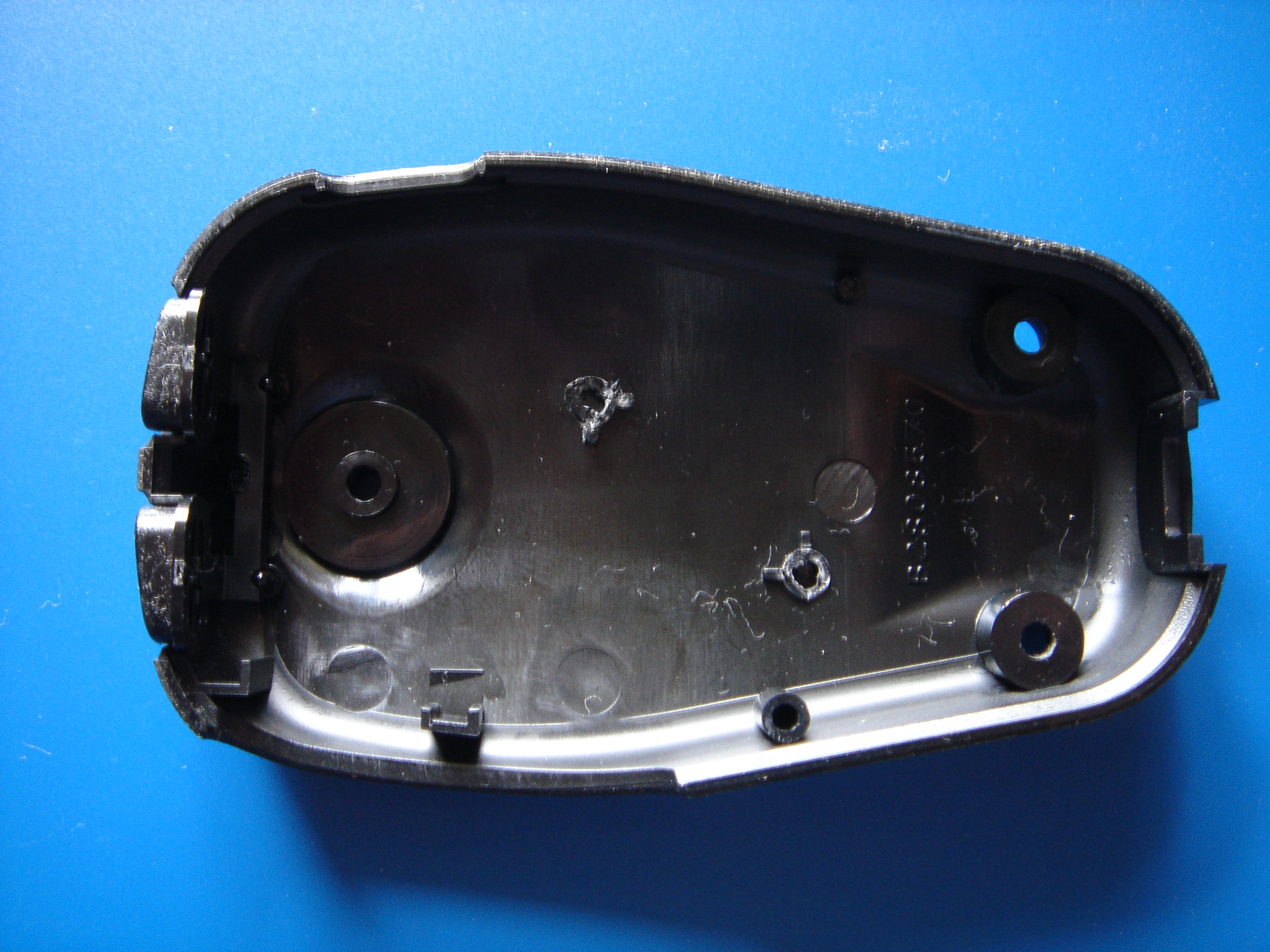

重りの固定用に出ている突起を取り去った状態です。

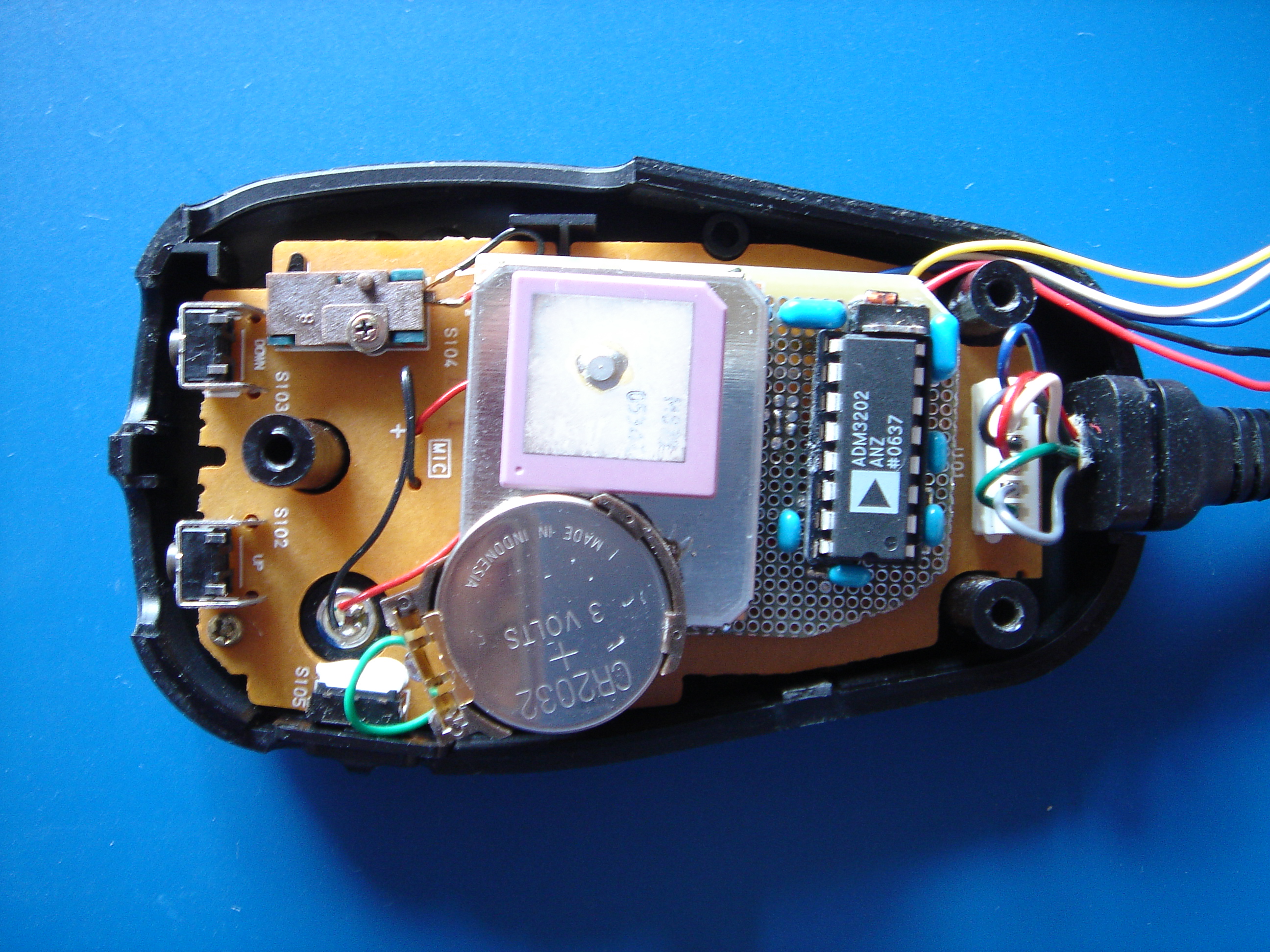

バーテックススタンダードのコンデンサーマイクMH-42Bに入れた様子です。

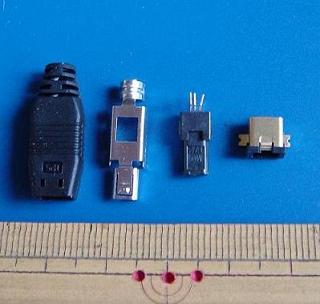

HRS(ヒロセ電機株式会社)のMQ172-3PAとMQ172-3SAを使用して、電源と信号を取り出すことにしました。
資料
外形図 ピン配置が分かります。
