Node Adapter Display

Note
基板を１０００円（送料込み）で配布を行っています。また、ブートローダーを書き込んだPIC18F2620を６００円（送料込み）で配布しています。興味のある方は、安田までご連絡ください。なお、この表示装置は、ノードアダプタがなければ動作しませんので、注意してください。

ノードアダプターの表示装置（RS232Cのポートを使用して無線部へダーの情報を表示します。また、アダプターの設定を変更できます。）

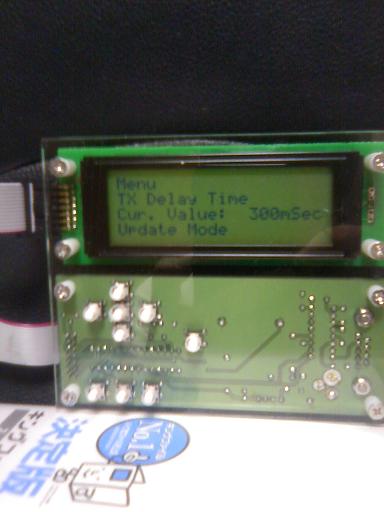

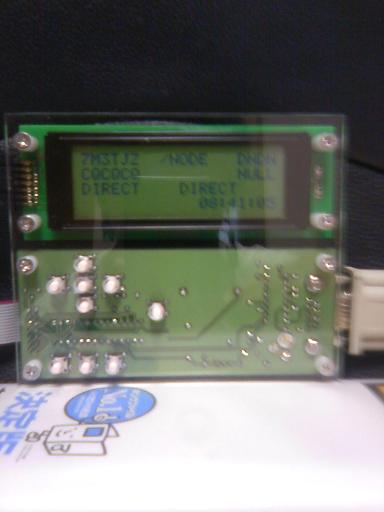

受信した無線部ヘッダーの表示写真 Delay Time の設定画面の写真

リアルタイムクロックにDS3234を、そしてRS232C経由のブートローダー（Microchip社のAN1310）を使用しています。

使用説明書（暫定版）

回路図

部品表　全て秋月と千石で入手できます。

タクトスイッチを部品面に配置した場合のHexファイル V00.19

タクトスイッチを半田面に配置し左右が反対になっている場合のHexファイル V00.19

タクトスイッチを半田面に配置し上下が反対になっている場合のHexファイル V00.19　上の写真がこの配置です。

このファームウエアーを使用するには、ノードアダプターのファームウエアーをV07.54かそれ以後のバージョンにする必要があります。

ブートローダーのHexファイル　このHexファイルを事前にPIC18F2620にプログラマーで書き込む必要があります。

ブートローダーを使用して書き込むためのPC側のプログラムです。

ブートローダーの説明書（英語）　書き込みにはStep2を参照してください。なお、RS232Cのスピードは、自動検出になっていますので、 19200bpsもしくは38400bpsで使用してください。

時刻設定プログラム
Display_timeset.exe
アダプタとこの表示装置をRS232Cで接続し、アダプターをＰＣに接続した状態でこのプログラムを実行して下さい。ＰＣの時刻と日時が、表示装置に設定されます。

データーシート
PIC18F2620
DS3234 RTC
LCD SC2004C

PCとこの表示装置を接続する場合は、RS232Cのクロスケーブル（リバースケーブル）を使用してください。なお、ノードアダプターと接続する場合は、RS232Cのノーマルケーブルを使用してください。

この基板の半田面にタクトスイッチを配置しますと各種ケースに格納しやすくなります。この場合、配置の方法によって、タクトスイッチの左右、もしくは上下が反転します。これらの配置に沿ったHexファイルをアップしておきました。
